Rotary Valf-Hava
Kilidi - Hücre Tekeri Nasıl
Kullanılır?
Hava kilidinin farklı tür kullanımı vardır. Hava Kilidi ilk
olarak pnömatik transferde transfer edilecek malzemeyi
hatta düşürmek ve ikinci olarak da filtre,siklon altlarında
kullanıldığında hava ile granül-toz malzemeyi havadan ayırmak
için kullanılan cihazlardır. Bunun yanında hava kilidi, dozajlayıcı,
silo altlarında oransal boşaltıcı olarak da kullanılabilir.
Hava kilidi, pnömatik taşıma sistemlerinin en önemli elamanlarından
biridir. Hava Kilidi türlerine ve uygulama alanlarına göre yıldız besleyici, hücre
tekeri, döner çarklı verici, rotary vana, rotary valf veya eklüs
olarak ta adlandırılır. Çeşitli granül, tane veya toz halindeki
malzemenin silo, bunker, siklon, mikser gibi yerlerden akışını
kontrol eder. Basınç, vakum veya yer çekimi etkisi altındaki
malzemenin alındığı ve boşaltıldığı bölgeler arasında hava akışını
engeller.
Hücre Tekeri
Uygulama Alanları:
Silo boşaltma, siklon boşaltma, toz toplama, dozajlama, pnömatik
taşıma, konveyör bant besleme / boşaltma, helezon besleme /
boşaltma, makina, sistem besleme / boşaltma, hammadde dolum
Hava Kilidi
Modelleri:
Farklı uygulamlar ve farklı hammaddeler için çeşitli modeller
bulunmaktadır. Kullanım yerine göre (silo, siklon, jet filtre,
konveyör, havalı taşıma sistemleri vb), aktarılacak malzemeye göre
(tozsu, granül, esnek, aşındırıcı, sert vb), ortam şartlarına göre
(sıcaklık, nem, korozyon vb) uygun hava kilidi (hucre tekeri)
modelleri bulunmaktadır.
Hava Kilidi ile
Taşınan Malzemeler
Her türlü endüstriye toz, toz uygulamaları ve
granüller.Kimya,Madencilik,Gıda.
Hava Kilidi
Rotor Tipleri:
Açık Kanatçık Hava Kilidi-Hücre Tekeri-Hava Kilidi
Oval Kanatçık Hava Kilidi-Hücre Tekeri-Hava Kilidi
Sıyırıcı Kanatçık Hava Kilidi-Hücre Tekeri-Hava Kilidi
Dozaj Kanatçık Hava Kilidi-Hücre Tekeri-Hava Kilidi

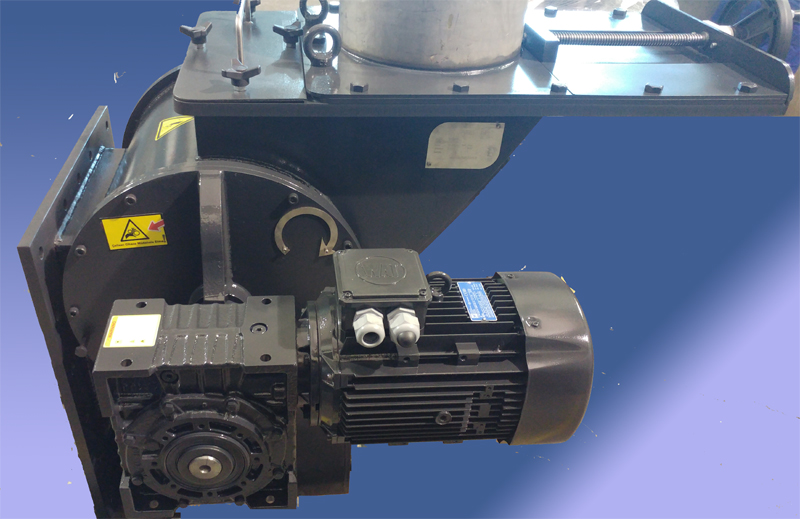

Hava Kilidi -Hücre Tekeri Nedir?Toz rejimindeki veya granül yapıdaki malzemenin orantılı bir şekilde pnömatik nakil hattına düşmesini sağlayan veya hava ile tozu birbirinden ayıran-karıştıran cihazlardır.
|
Çapı Ømm |
Motor Gücü |
25 d/dak
|
28 d/dak.
|
32 d/dak
|
36 d/dak |
Çap Ø |
|
220mm Hava Kilidi |
0.55-0.75kw |
6 m3 /saat |
7 m3/saat |
8 m3/saat |
9 m3/saat |
60.3 76.1 |
|
330mm Hava Kilidi |
1.1-1.5kw |
18 m3/saat |
21 m3/saat |
24 m3/saat |
27 m3/saat |
101
|
|
400mm Hava Kilidi |
1.5-2.2kw |
32 m3/saat |
37 m3/saat |
43 m3/saat |
48 m3/saat |
114 |
